产品介绍

基于对汽车行业的前瞻理解和深厚积淀，维恩科仪提前布局氢能汽车研发，推出具有国际旗舰水准的Hydrogen Matrix系列高精度过程质谱仪，为氢能汽车的研发测试提供无可取代的技术解决方案：

Hydrogen Matrix Q7，适用于氢燃料电池研发测试

Hydrogen Matrix Q7是一款采用电子轰击电离（EI-MS）原理的经典四极杆质谱仪。电离在70eV下进行，质量范围从1到100 amu，分辨率为1 amu。

Hydrogen Matrix Q7配备有两个独立的样品气体入口——一个用于PEM燃料电池的阳极，另一个用于阴极/排气，经过技术优化，可以充分满足PEM燃料电池开发和测试过程中对在线多组分气体分析的多样化需求。

Hydrogen Matrix Q7能够对H2、N2、O2、H2O、Ar、CH4和CO2等气体成分进行极其选择性和快速的分析，因此能很方便的服务于燃料电池开发人员和燃料电池测试台制造商，为其提供快速精准的气体测量，以便在燃料电池运行期间进行功能和开发测试。

Hydrogen Matrix H7，适用于氢内燃机研发测试及氢气检测

Hydrogen Matrix H7是一款基于电子轰击电离（EI-MS）原理的质谱仪，经过技术优化，可以快速可靠的测量H2和He。通过使用电子离子源，样气成分被电离、聚焦，并在磁场中进一步分离，可以检测 2-4 amu的质量范围，且整体响应时间少于1秒。

Hydrogen Matrix H7 配备了高速自适应全自动进样压力调节装置，可在0-3bar的排气压力变化范围内，实现稳定的采样压力控制。该装置能够适应排气压力的变化，补偿压力波动，优化抽取的样品气体量，从而有效避免排气压力波动对测量的影响，确保测量的准确性。

同时，Hydrogen Matrix H7 采用全加热进样系统，内置 2μm 精密高温过滤器，可有效避免冷凝和颗粒物污染，能够直接测量高温含水样气。此外，还可以增加过滤和冷凝干燥除水装置，用于干基状态采样分析。全加热进样系统能够确保样气在进入仪器前始终保持在合适的温度，最大程度地减少因冷凝或颗粒物造成的污染，同时不受发动机排气中其他成分的交叉敏感性的影响。

产品应用案例一

Hydrogen Matrix Q7已经在国内知名车企应用于氢燃料电池的相关研发测试工作，能够充分满足用户对于在线多组分气体的快速分析需求。以下是一些实测数据示例。

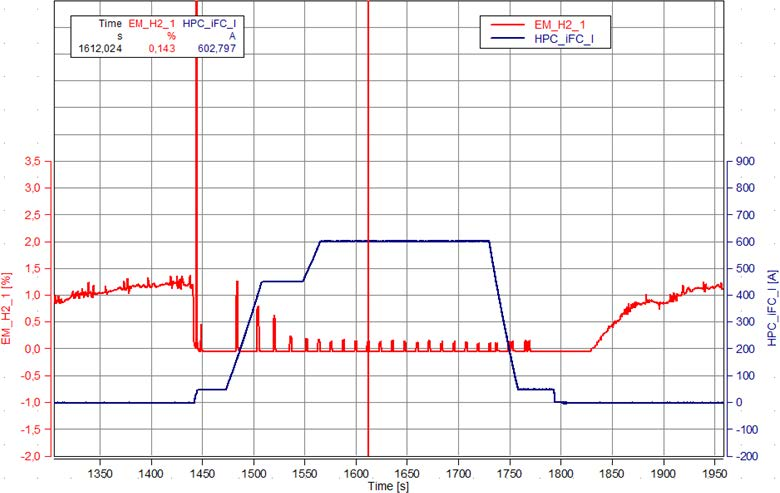

1、打开放气阀时的H2浓度

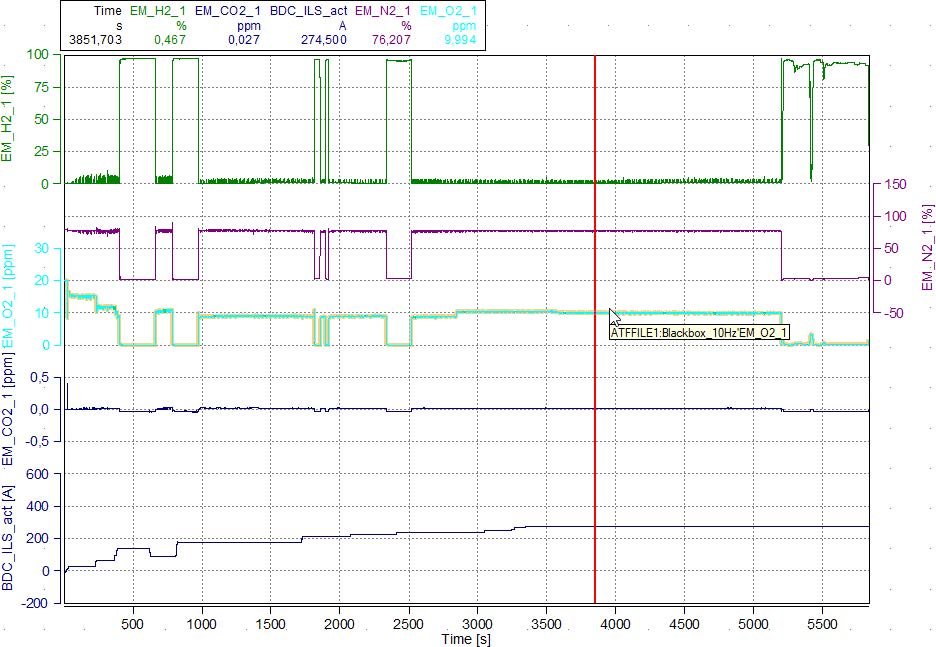

2、两个样气入口（阴极/阳极）之间切换

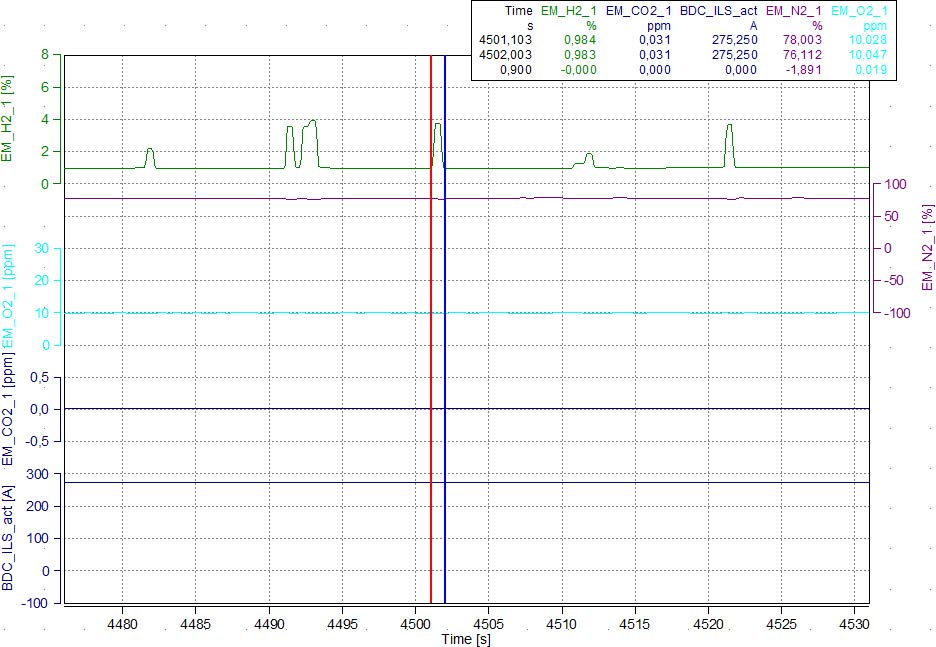

3、排气阀时间监控

产品应用案例二

氢内燃机是将氢气作为发动机的燃料直接进行燃烧。而氢气相比汽油、丙烷和天然气等其他燃料，更易发生泄漏，同时也具有更大的浮力（快速上升）和更大的扩散性（横向移动），因此需要实时监测H2浓度。Hydrogen Matrix H7已经在国内知名车企应用于氢内燃机领域的相关测试研究，能够充分满足用户对于对高度动态的H2和He测量分析的需求。以下是一些实测数据示例。

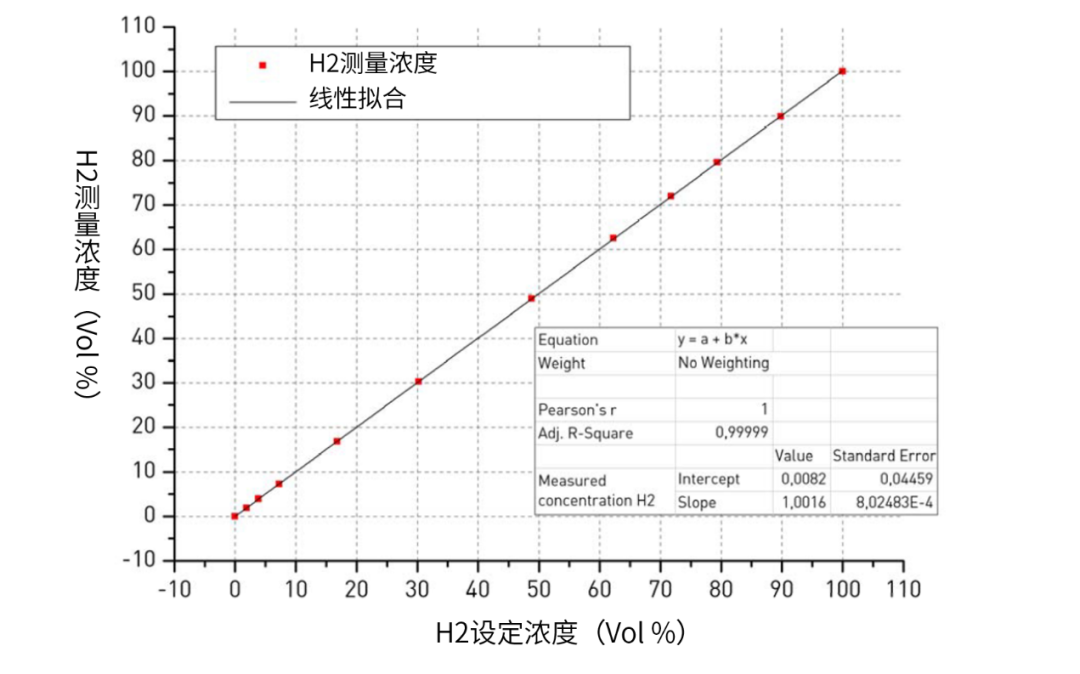

1、线性检查

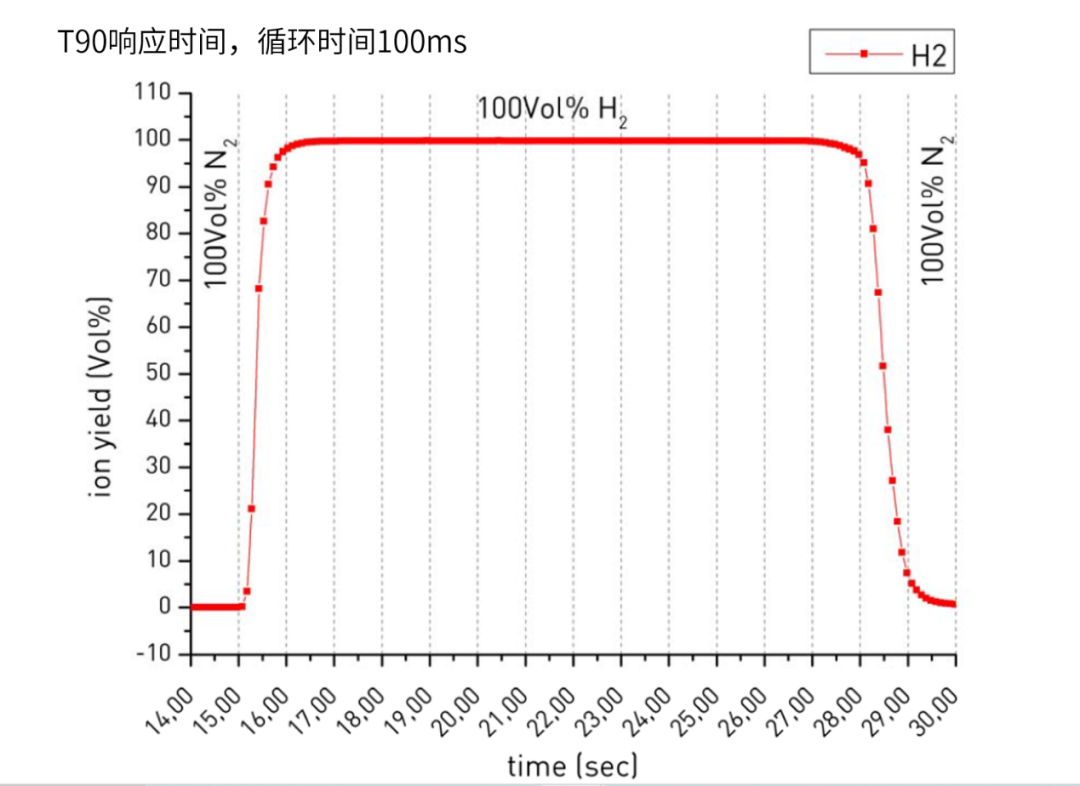

2、T90响应时间

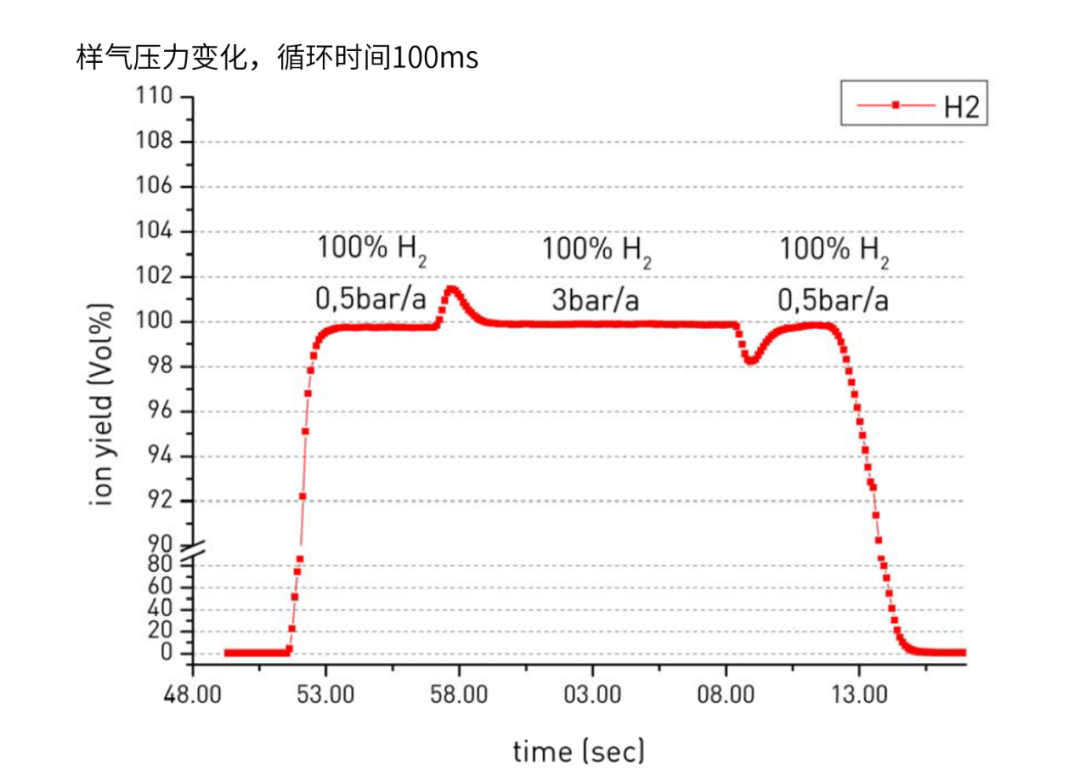

3、样气压力变化
